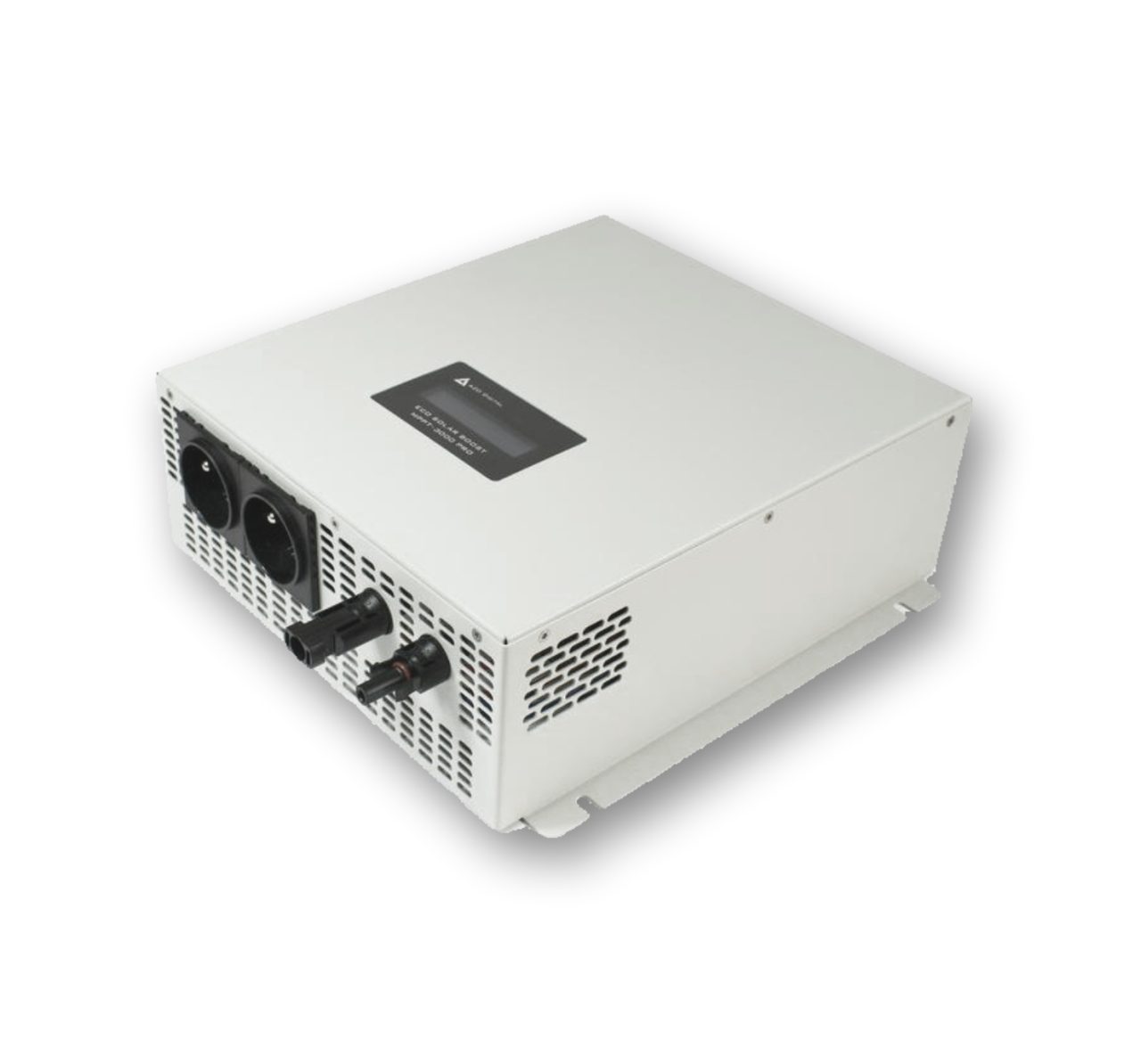

Invertor AZO-MPPT-3000-Pro

Systém je veľmi jednoduchý a vyžaduje len pripojenie príslušného počtu štandardných solárnych fotovoltických panelov (4 až 9 ks podľa typu) s prevádzkovým napätím približne 35 až 42V, alebo zodpovedajúci počet iných panelov a spotrebič elektrickej energie napr. bojler.

Jednosmerný prúd generovaný FV panelmi, nie je možné použiť priamo na napájanie vykurovacích zariadení, pretože štandardné elektro spotrebiče používajú striedavý prúd. Vyrobený jednosmerný prúd sa v meniči DC/AC prevádza na striedavý prúd, ktorým je možné napájať bežné AC spotrebiče ohmického charakteru. Maximálny výkon systému je 3.5kW.
Pri priamom pripojení napr. 7ks FV panelov 410Wp (2.8 kWp) na 2kW alebo 3kW vykurovaciu špirálu bez MPP regulátora funguje všetko výborne pri plnom slnečnom svetle a chladnej vode v bojleri. Akonáhle sa ale voda ohreje a termostat sa pokúsi odpojiť FV panely od špirály, jednosmerný prúd DC vytvorí elektrický oblúk, ktorý vypáli kontakty stykača a zničí ho.
Invertor má prioritný výstup "1", ktorý má vždy napätie a sekundárny výstup "2", ktorý sa zapne, pokiaľ na výstupe "1" nie je spotreba energie a vypne sa, keď je na výstupe "1" opäť odber. Táto funkcia umožňuje pripojiť dva vykurovacie zariadenia, napríklad dva bojlery, z ktorých jeden bude vykurovaný prioritne a druhý bojler bude vykurovaný v momente, keď termostat prioritného vypne obvod medzi prioritným bojlerom a meničom.

Výhodou FV ohrevu vody proti termickému ohrevu je jednoduchosť inštalácie, bez čerpadiel, trubiek, výmeny kvapaliny, zanedbateľné prestupy múrmi, možnosti umiestniť FV panely aj ďaleko od bojlera (napr. na pozemok). FV panely nikdy nezamrznú ani sa neprehrejú. Nulové náklady na prevádzku a servis. Rovnomernejšie solárne zisky v priebehu roka oproti fototermickým systémom.

Vďaka implementovanej funkcii MPPT, menič automaticky prispôsobí výkon pre vykurovacie zariadenie a nastaví svoj prevádzkový bod tak, aby energia z fotovoltaických panelov bola maximálna.

Invertor AZO-MPPT-3000 PRO je vybavený LCD displejom, ktorý informuje užívateľa o prevádzkových parametroch fotovoltaického systému:

• napätie (V) a prúd (A) FV poľa
• výstupný výkon (W)
• elektrická energia vyrobená za aktuálny deň (kWh)
• elektrická energia vyrobená v predchádzajúci deň (kWh)
• celková vyrobená elektrická energia (meraná od prvého spustenia) (kWh)

Použitá technológia:

Unikátnou vlastnosťou invertora, resp. striedača pre ohrev vody, ktorú bežné regulátory na trhu nemajú, je vysoko efektívne využitie ziskov pri nízkom slnečnom svite (pološero, veľká oblačnosť, dážď, svitanie alebo súmrak). Aj pri týchto extrémnych podmienkach dokáže regulátor do sústavy dodávať energiu od 1 wattu. Tieto nízke prídavky energie môžu pravidelne dopĺňať tepelnú stratu v bežných bojleroch TÚV. U bežných bojlerov predstavuje stratová energia v celoročnej prevádzke až 15% nákladov na výrobu TÚV. Všeobecne platí, že súčasné bojlery na TÚV majú pre zmenšenie priestorových nárokov veľmi slabú tepelnú izoláciu, ktorá predražuje celoročné nákladovú bilanciu na ohrev TUV z distribučnej siete. To umožňuje v celoročnej bilancii dosiahnuť až 70% úspory nákladov na ohrev teplej vody.

Invertor, resp. menič DC/AC umožňuje pripojiť bežné tepelné spotrebiče s odporovou špirálou (skonštruované pre pripojenie k bežnej distribučnej sieti typu TN-S so zapojením 3-vodičov 1-PE-N / AC 230 V / 50 Hz) k fotovoltickému zdroju s jednosmerným napätím, ktoré vytvárajú ostrovné FVS.

Menič, resp. striedač DC/AC nepotrebuje k svojej prevádzke žiadny externý zdroj energie (dodávky z AC distribúcie). Jeho prevádzka je plne zabezpečovaná z energie FVS. S týmto meničom je možné dosiahnuť čistú ostrovnú koncepciu pre fotovoltický ohrev vody. Nízke obstarávacie náklady zaručujú najvyššiu návratnosť investície zo všetkých variantov solárnych fotovoltických sústav.

Jednoduchá montáž, tichá prevádzka, vysoká účinnosť, nulový servis a rýchla finančná návratnosť celého ostrovného FV systém robia ohrevu TÚV pomocou fotovoltiky jedinečným riešením.

UPOZORNENIE: Meniče DC/AC pre ohrev vody môžu pracovať len s odporovou záťažou a za úplného oddelenia od distribučnej siete, t.j. čistá ostrovná prevádzka pri ohreve teplej vody.

Výhody:

• Jednoduchá signalizácia kompletného stavu pomocou LED
• Plný výkon aj pri vysokých pracovných teplotách
• Vyššia účinnosť za zvýšenej teploty okolia a nižšie tepelné straty
• Zvýšený teplotný rozsah, ktorý poskytuje plný výkon aj pri vysokých pracovných teplotách
• Nízke tepelné straty umožňujú použiť iba pasívne chladenie
• Vysoká elektrická účinnosť cez 95%
• Vysoká odolnosť na rozpájanie AC záťaže termostatom bojlera
• Zvýšená odolnosť na skrat v silovej strane a prepätiu na vstupnej strane
• Odolnosť proti prepólovaniu vstupnej strany
• Plne automatizovaný proces detekcie pripojenej sústavy
• Plne implementovaná vlastnosť MPPT s opakovanou nadradenou kontrolou
• Účinná ochrana proti preťaženiu (prúd i výkon)
• Zvýšená odolnosť proti rušeniu
• LCD diplej 2S zobrazuje aktuálne napätie, prúd a výstupný výkon plus historický prehľad
• Vylepšená odolnosť proti skratu (vnútorná poistka na doske regulátora)
• Ostrovná prevádzka bez externého AC napájania (napájanie len z FVS) !
• Prepínanie výstupnej záťaže podľa výkonu a prúdu
• Minimálna administratívna povinnosť: oznámenie o začatí prevádzky galvanicky oddeleného zdroja od distribučnej siete
