Pri odsávaní teplého vzduchu z miestnosti, dôjde k ohriatiu keramického rekuperátora, ktorý naakumuluje teplo z odpadového vzduchu. Po zmene chodu jednotky, keď je vonkajší chladný vzduch nasávaný, dôjde k odovzdaniu naakumulovaného tepla z výmenníka čerstvému prívodnému vzduchu. Využije sa tak tepelná energia, ktorá by bola inak stratená.
Pre dosiahnutie maximálnej účinnosti sa odporúča inštalovať dve jednotky s ich vzájomným - striedavou prevádzkou. Jednotka privádza a odvádza vzduch "PUSH - PULL", po 70 s mení smer prúdenia vzduchu. Vhodná pre spálne, obývacie izby, pre rekonštrukcie aj novostavby. Jednotka odsáva znehodnotený vzduch z miestnosti po dobu 70 sekúnd, potom sa nasáva do miestnosti čerstvý vzduch v rovnakom čase 70 sekúnd.
Odporúčaná inštalácia v páre. Striedavá prevádzka, protiľahlý a synchronizovaný chod.
Ideálne riešenie pre odstránenie CO2. Pomáha znížiť vlhkosť a problémy s kondenzáciou vody a tým znižuje riziko vzniku plesní.
Charakteristika rekuperácie:
- vzduchový výkon min. 20 m³/h, max. 60 m³/h,

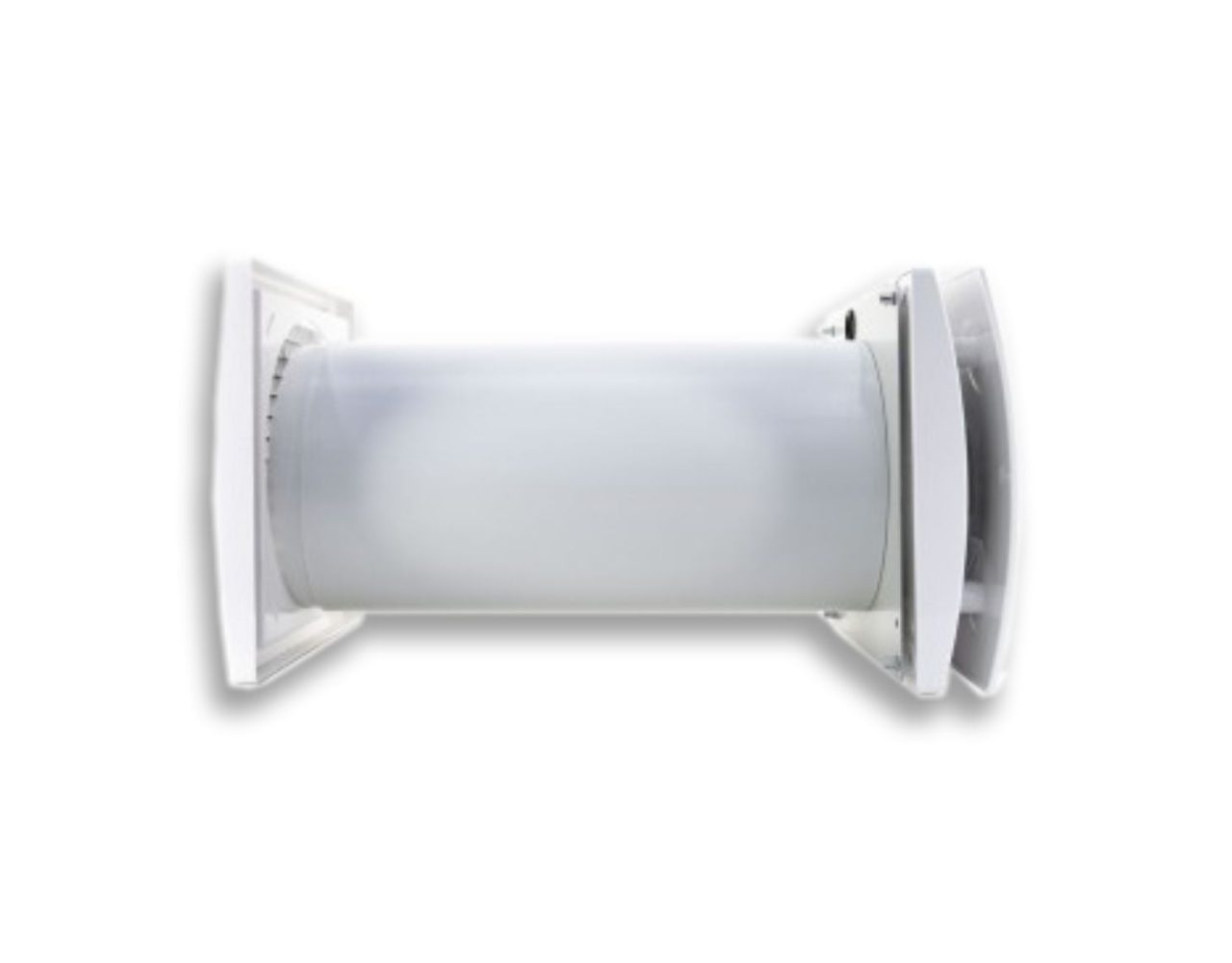

- decentralizovaná (lokálna) kompaktná rekuperačná jednotka ProDesigne,

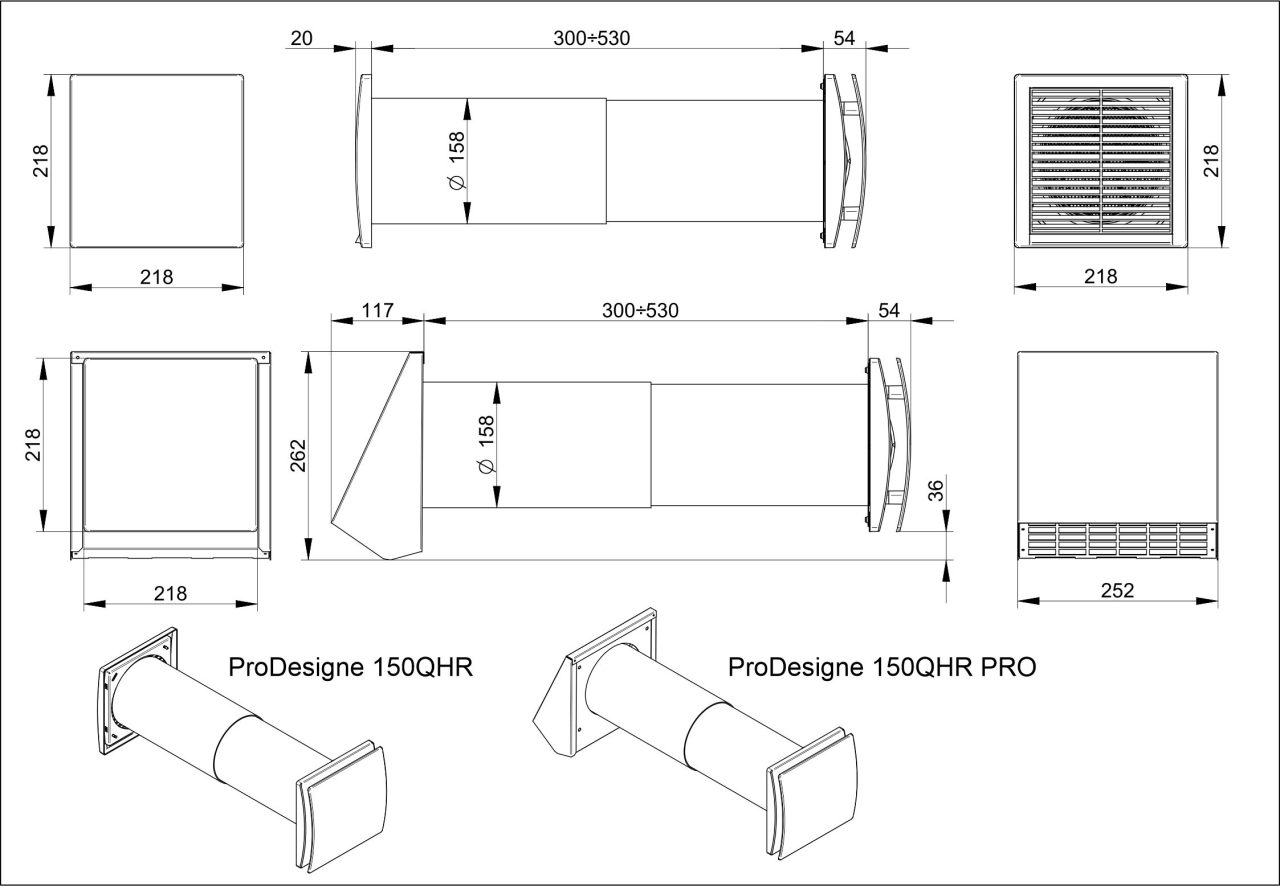

- priemer tubusu: 158 mm,
- keramický výmenník tepla s účinnosťou až 82 %,
- pre stenu hrúbky min. 300 mm,
- teleskopický tubus v nastaviteľnej dĺžke 300 až 560 mm.
- tichá jednotka, kryt s integrovaným tlmičom hluku,
- jednoduchá inštalácia,
- určené pro horizontálnu inštaláciu,
- jednotka dodávaná s vonkajšou plastovou mriežkou vysokej kvality, UV odolná, ABS, biela farba RAL 9010,
- plášť jednotky vyrobený z vysoko kvalitného ABS, biela farba RAL 9010,
- obsahuje filter proti prachu a sieťku proti hmyzu,
- vhodné pre rekonštrukcie i novostavby,
- jednotka je určená pre trvalú prevádzku,
- pomocou ovládača (nie je súčasťou balenia) je možné aktivovať režim voľného chladenia tzv. “Free cooling“ (by-pass),
ktorý zastavuje reverzný chod a udržuje ventilátor v režime “len odvod” alebo “len prívod”, aby sa zabránilo rekuperácii.
- jednotka je dodávaná bez ovládača, môžete si ho doobjednať u nás v príslušenstve (ovládač pControl - S pre 150QHR),
- jednotka s dvojitou izoláciou, nie je potrebné uzemňovanie.
MOTOR:
- EC motor,
- Unikátne riešenie obežného kolesa typu “winglet” zabezpečuje vylepšené aerodynamické vlastnosti, nízky hluk a zvýšenú účinnosť.
POTREBNÉ PRÍSLUŠENSTVO:
Odstupňovanie výkonov rekuperácie ProDesigne 150QHR:
| |
Úroveň 1 |
Úroveň 2 |
Úroveň 3 |
| Objem vzduchu [m3/h]: |
20 |
40 |
60 |
| Hlučnosť [db(A)]: |
10 |
18 |
26 |
| Príkon jednotky [W]: |
1,4
|
2,3 |
3,8 |
Ďalšie technické údaje:
| Napätie: |
230 V |
| Frekvencia: |
50 Hz |
| Stupeň ochrany IP: |
X4 |
| Farba krytu: |
biela |
| Hĺbka krytu: |
51 mm |
| Priemer tubusu: |
158 mm |
| Minimálna hrúbka steny: |
300 mm |
| Dĺžka tubusu: |
560 mm |
| Hmotnosť: |
4,2 kg |
| Určená inštalácia: |
horizontálna |
| Trieda energetickej účinnosti: |
A |
| Motor: |
EC motor |
| Ventilátor: |
typu “winglet” |
| Použiteľné pre: |
interiér |
| Certifikácia: |
CE, TÜV |
| Záruka: |
2 roky |
Blog:
Rekuperácia - inteligentné vetranie
Dokumenty na stiahnutie:
1. Návod na montáž, obsluhu a údržbu (pdf)
2. Zloženie rekuperačnej jednotky (pdf)
3. Produktový list (pdf)
4. CE - prehlásenie o zhode (pdf)
