Pri odsávaní teplého vzduchu z miestnosti, dôjde k ohriatiu keramického výmenníka, ktorý naakumuluje teplo z odpadového vzduchu. Po zmene chodu jednotky, keď je vonkajší chladný vzduch nasávaný, dôjde k odovzdaniu naakumulovaného tepla z výmenníka čerstvému prívodnému vzduchu. Využije sa tak tepelná energia, ktorá by bola inak stratená.
Pre dosiahnutie maximálnej účinnosti sa odporúča inštalovať dve jednotky s ich vzájomným - striedavou prevádzkou. Jednotka privádza a odvádza vzduch "PUSH - PULL", po 70 s mení smer prúdenia vzduchu. Vhodná pre spálne, obývacie izby, pre rekonštrukcie aj novostavby. Jednotka odsáva znehodnotený vzduch z miestnosti po dobu 70 sekúnd, potom sa nasáva do miestnosti čerstvý vzduch v rovnakom čase 70 sekúnd.

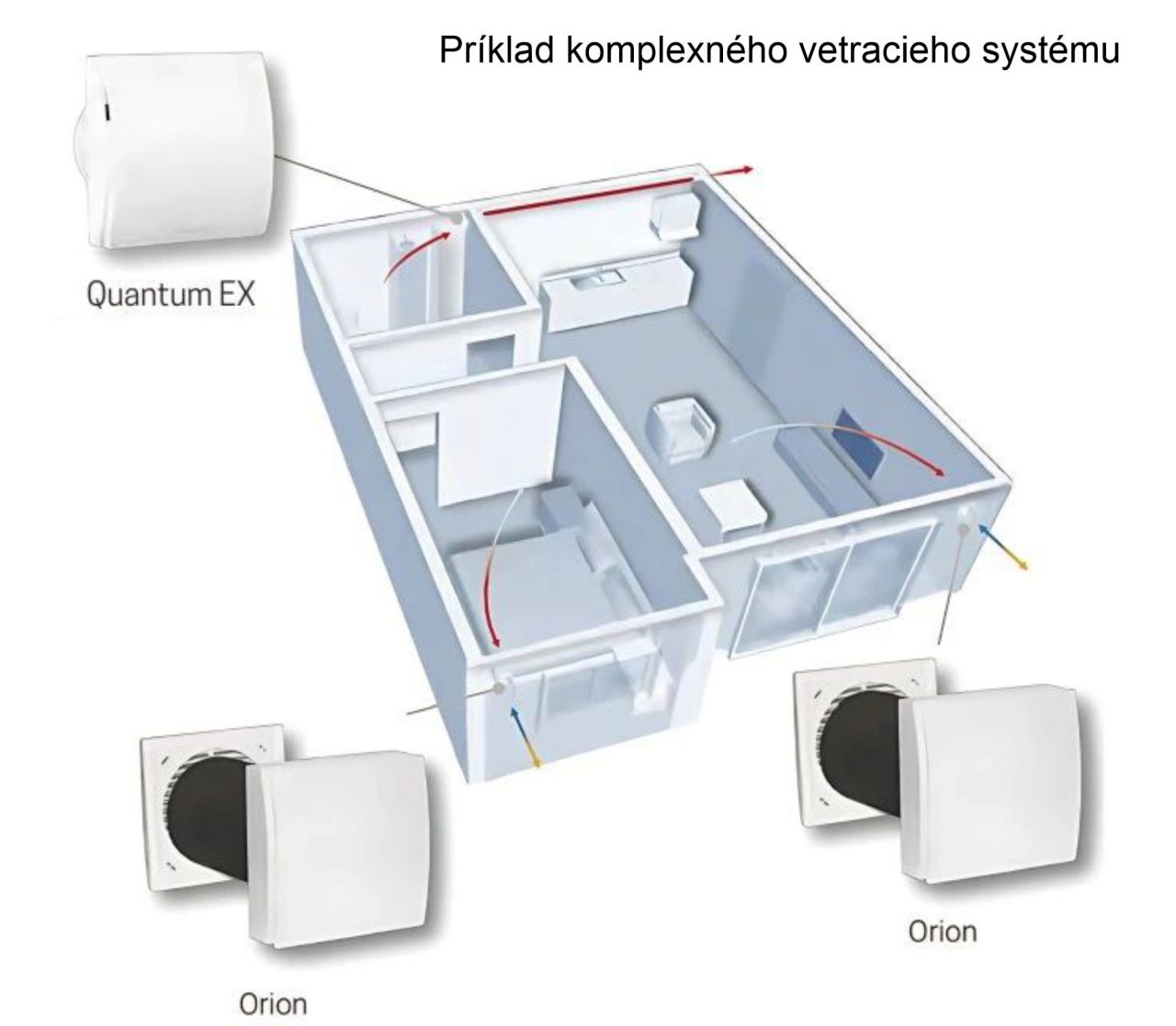

Jednotka je vybavená komunikačným rozhraním Modbus, ktorý umožňuje prepojenie s CTRL-HO centralizovaným ovládacím panelom (nie je súčasťou balenia, potrebné doobjednať), čím vzniká systém decentrálnych jednotiek s tepelnou rekuperáciou, ktorá je schopná ventilovať celý dom. Pomocou tejto jednotky je možné ovládať až 8 jednotiek.
Odporúčaná inštalácia v páre. Striedavá prevádzka, protiľahlý a synchronizovaný chod.
Ideálne riešenie pre odstránenie CO2. Pomáha znížiť vlhkosť a problémy s kondenzáciou vody a tým znižuje riziko vzniku plesní.
Charakteristika rekuperácie ProDesigne 150-Orion:
- vzduchový výkon odstupňovaný v 5 krokoch 20, 30, 40, 50 a 60 m³/h,
- decentralizovaná (lokálna) kompaktná rekuperačná jednotka ProDesigne,
- jednotka je vybavená diaľkovým ovládačom,
- jednotka je vybavená snímačom vlhkosti,
- Jednotka je vybavená komunikačným rozhraním Modbus, ktorý umožňuje prepojenie s CTRL-HO centralizovaným ovládacím panelom (nie je súčasťou balenia, potrebné doobjednať),

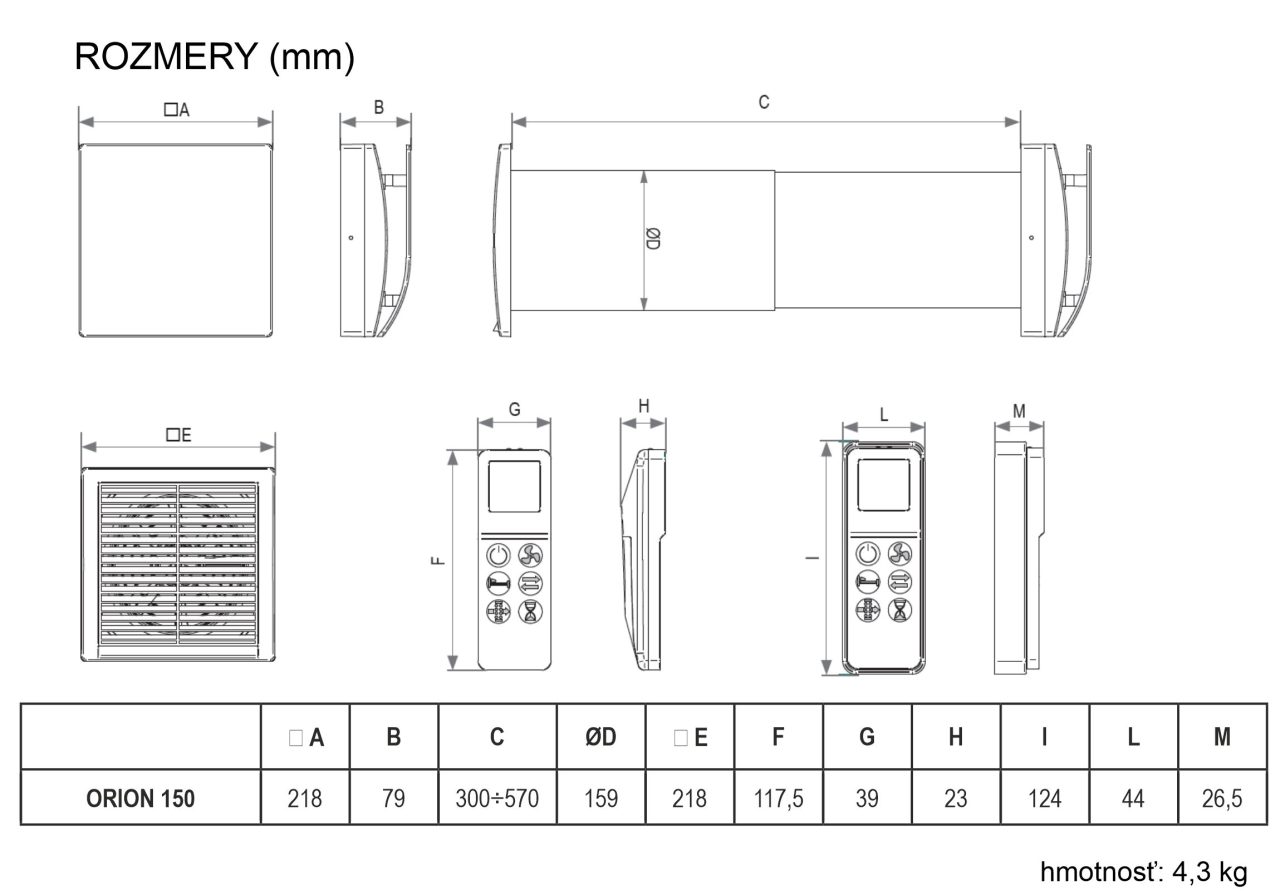

- priemer tubusu: 159 mm,
- keramický výmenník tepla s účinnosťou až 82 %,
- pre stenu hrúbky min. 300 mm,
- teleskopický tubus v nastaviteľnej dĺžke 300 až 570 mm.
- tichá jednotka, kryt s integrovaným tlmičom hluku,
- nie je potrebný odvod kondenzátu,
- jednoduchá inštalácia,
- určené pro horizontálnu inštaláciu,
- jednotka dodávaná s vonkajšou plastovou mriežkou vysokej kvality, UV odolná, ABS, biela farba RAL 9010,
- plášť jednotky vyrobený z vysoko kvalitného ABS, biela farba RAL 9010,
- obsahuje umývateľný filter proti prachu a sieťku proti hmyzu,
- vhodné pre rekonštrukcie i novostavby,
- jednotka je určená pre trvalú prevádzku,
- pomocou diaľkového ovládača je možné aktivovať režim voľného chladenia tzv. “Free cooling“ (by-pass),
ktorý zastavuje reverzný chod a udržuje ventilátor v režime “len odvod” alebo “len prívod”, aby sa zabránilo rekuperácii.
- jednotka s dvojitou izoláciou, nie je potrebné uzemňovanie, na napájanie stačia vodiče L a N.
MOTOR:
- EC motor,
- Unikátne riešenie obežného kolesa typu “winglet” zabezpečuje vylepšené aerodynamické vlastnosti, nízky hluk a zvýšenú účinnosť.
Odstupňovanie výkonov rekuperácie ProDesigne 150-Orion:
| |
Úroveň 1 |
Úroveň 2 |
Úroveň 3 |
Úroveň 4 |
Úroveň 5 |
| Objem vzduchu [m3/h]: |
20 |
30 |
40 |
50 |
60 |
| Hlučnosť [db(A)]: |
10 |
14 |
20 |
24 |
29 |
| Príkon jednotky [W]: |
2 |
2,5 |
3,5 |
4,5 |
6 |
|
Tepelná účinnosť [%]:
|
82
|
78
|
74
|
72
|
70
|
Ďalšie technické údaje:
| Napätie: |
230 V |
| Frekvencia: |
50 Hz |
| Stupeň ochrany IP: |
X4 |
| Spotreba max.: |
6 W |
| Farba krytu: |
biela |
| Hĺbka krytu: |
76 mm |
| Priemer tubusu: |
158 mm |
| Minimálna hrúbka steny: |
300 mm |
| Dĺžka tubusu: |
570 mm |
| Hmotnosť: |
4,3 kg |
| Určená inštalácia: |
horizontálna |
| Trieda energetickej účinnosti: |
A |
| Motor: |
EC motor |
| Ventilátor: |
typu “winglet” |
| Použiteľné pre: |
interiér |
| Certifikácia: |
CE |
| Záruka: |
2 roky |
