Technológia suchých kontaktov (Dry contact) má oddelený okruh napájania termostatu od okruhu spínaného termostatom. To umožňuje ovládať elektrické zariadenia, ktoré pracujú s iným napätím ako termostat a dokonca aj s jednosmerným napätím do 60 V.
Možno ho použiť v týchto režimoch:
- Pre priame spínanie záťaže až do 16 A.
- Pre nepriame spínanie záťaže cez stykač.
- Pre spínanie kontaktov spotrebiča, ktorý je vybavený ovládaním cez beznapäťové kontakty, napr. kotol.

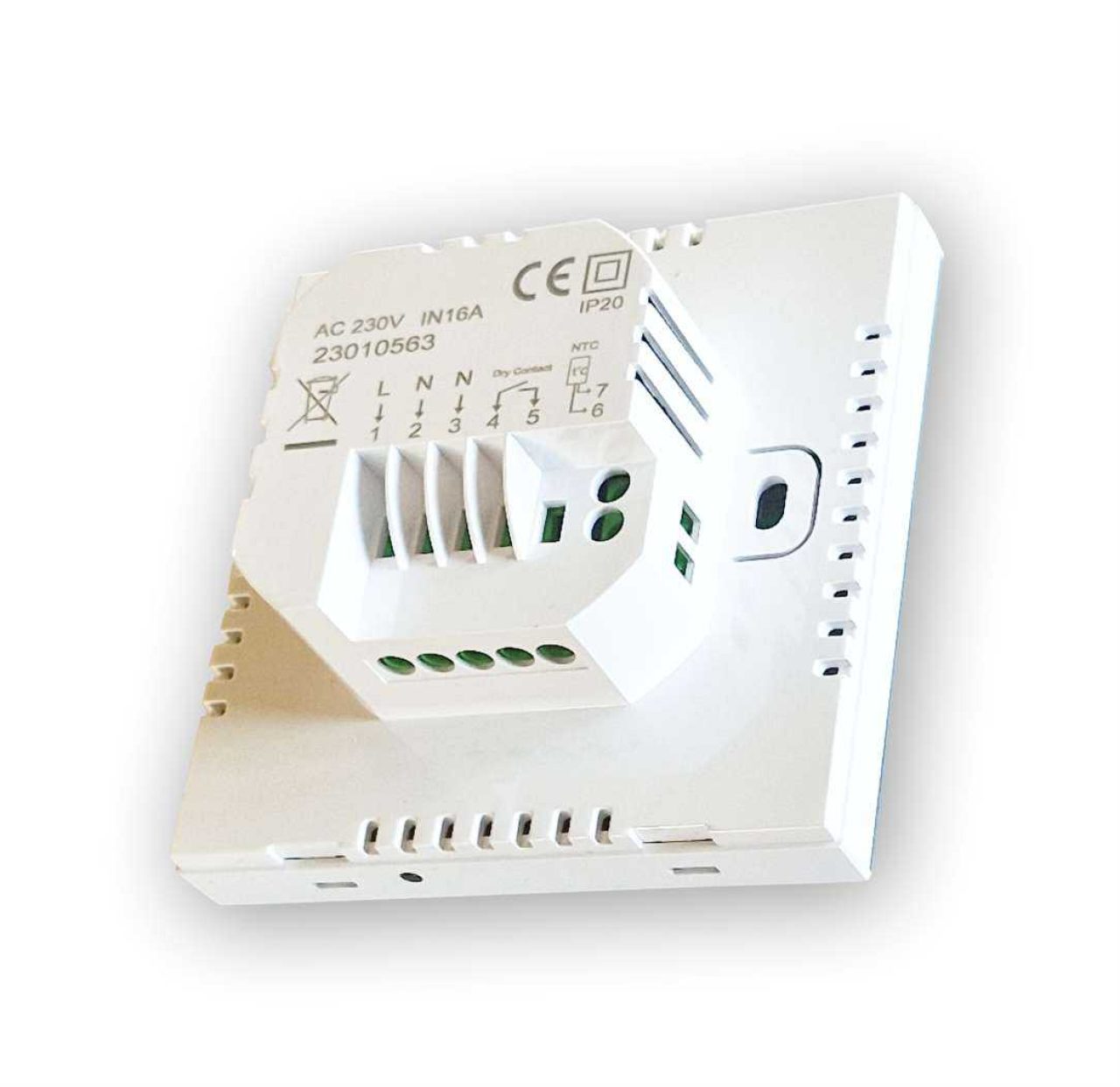

Základnou vlastnosťou tohto termostatu je, že má na sebe, okrem kontaktov pre napájanie, tiež 2 kontakty (Dry contact) pre tzv. beznapäťové (alebo bezpotenciálové) spínanie kontaktov spotrebiča (kotol, tepelné čerpadlo, iné).
Väčšina kotlov má nejakú zbernicu, nejaké kontakty. Väčšinou tam sú 2 kontakty, označené napr. "PR" (priestorový / izbový regulátor). Pokiaľ dôjde k spojeniu týchto dvoch kontaktov, kotol začne kúriť, po ich rozpojení kúriť prestane. Pre túto inštaláciu nemôžeme použiť klasický termostat pre priamotopy, pretože by nám na tieto 2 nízkonapäťové kontakty kotla došlo 230 V AC a mohlo by dôjsť k poškodeniu kotla. Tento termostat dokáže spínať cez Dry contact tak, že na tieto kontakty neposiela žiadne napätie.
Spotrebič môže používať na ovládacích kontaktoch striedavé aj jednosmerné napätie (do 16 A / 250 V AC a do 3 A / 60 V DC ).
Samozrejme tento termostat môžeme použiť aj na ovládanie napr. podlahového kúrenia, či už priamym alebo nepriamym spínaním. Pri priamom spínaní môžeme tieto kontakty zaťažiť až do hodnoty 16 A. Termostat musí byť napájaný samostatným prívodom 230 V AC. Pri spínaní obvodu ovládaného cez HDO ostane termostat stále napájaný.
Výhody produktu:
- technológia - Dry contact - beznapäťové kontakty (bezpotencionálne),
- priame spínanie záťaže až do 16 A,
- nepriame spínanie cez stykač,
- moderný dizajn,

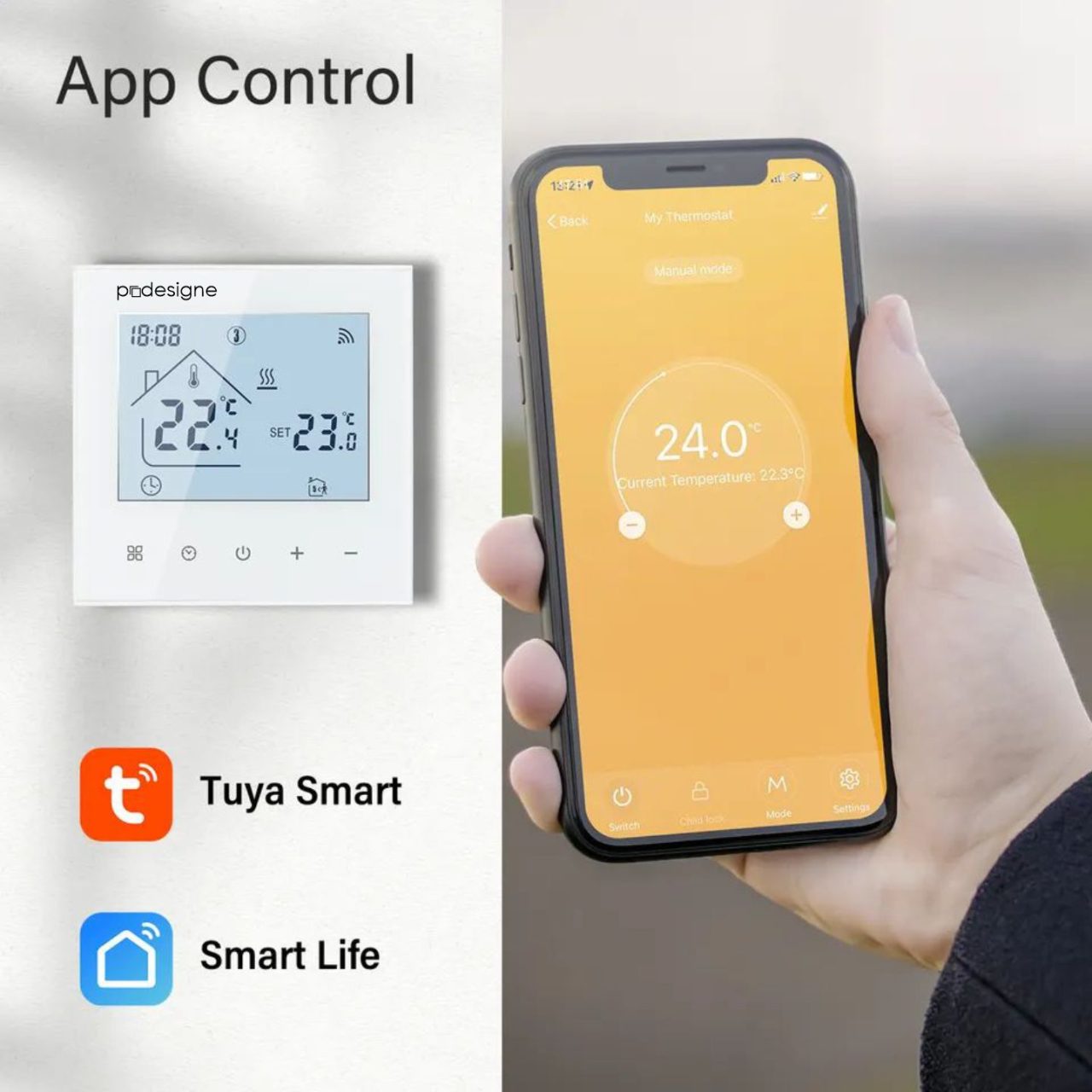

- WIFI ovládanie cez aplikáciu Smart Life,
- detská poistka,
- jednoduché menu,

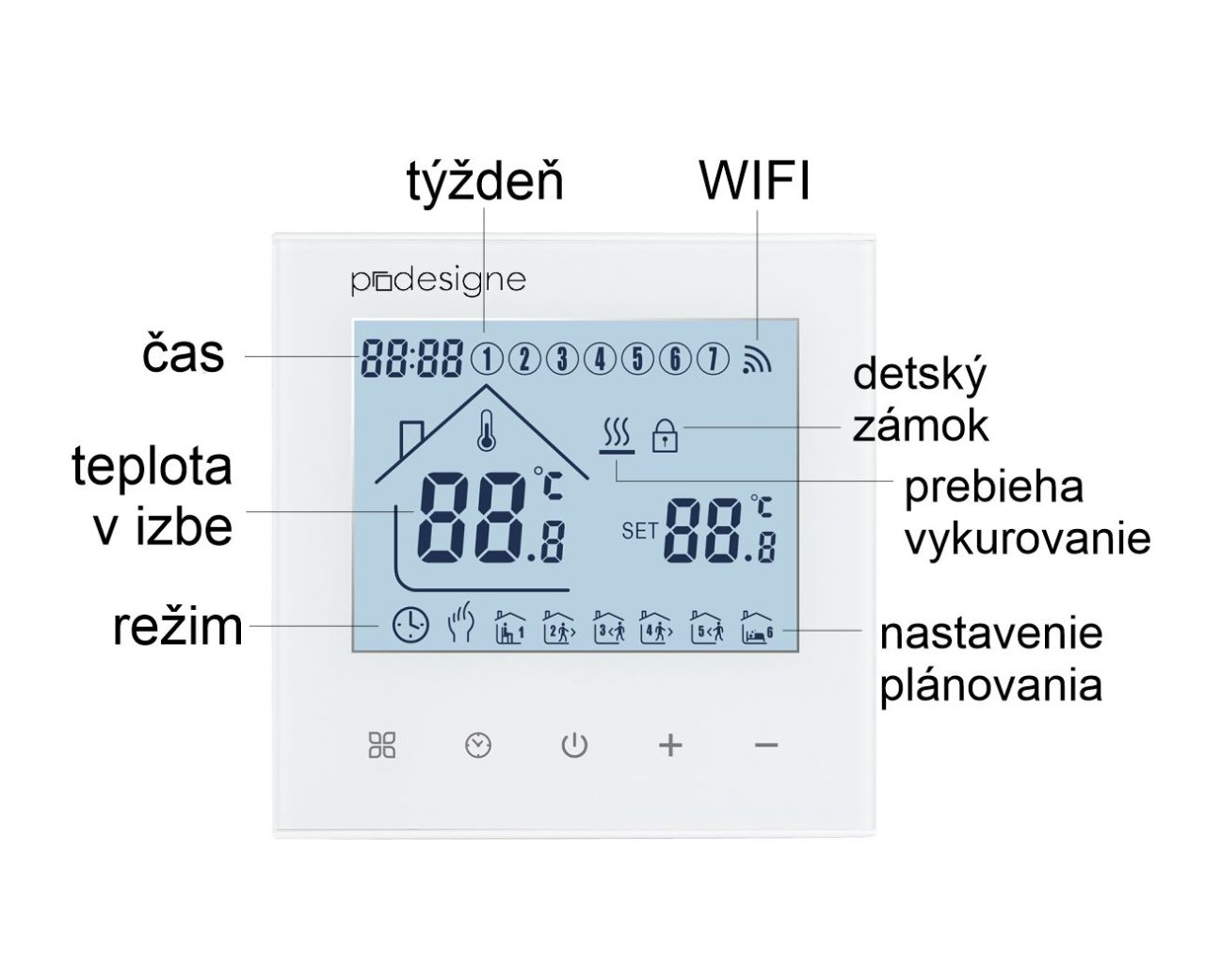

- LCD obrazovka - pri ovládaní s podsvietením,
- zobrazovanie teploty a času,
- 6 časových periód,
- podlahové (externé) a priestorové tepelné čidlo,
- presnosť zobrazovanej izbovej teploty je 1 °C,
- možnosť nastavenia izbovej teploty a teploty podlahy,
- funkcia pamäte pri výpadku elektriky,
- protimrazová ochrana,
- plast so spomaľovačom horenia.
Technické údaje:
Napájacie napätie: |
100 až 250 V AC |
Frekvencia: |
50 Hz |
Max. spínaný prúd: |
16 A |
Max. prúd a napätie na Dry contact: |
16 A / 250 V AC
3 A / 60 V DC |
Tepelný rozsah: |
5 - 95 °C s krokom po 0,5 °C |
Hysterézia: |
± 1 °C |

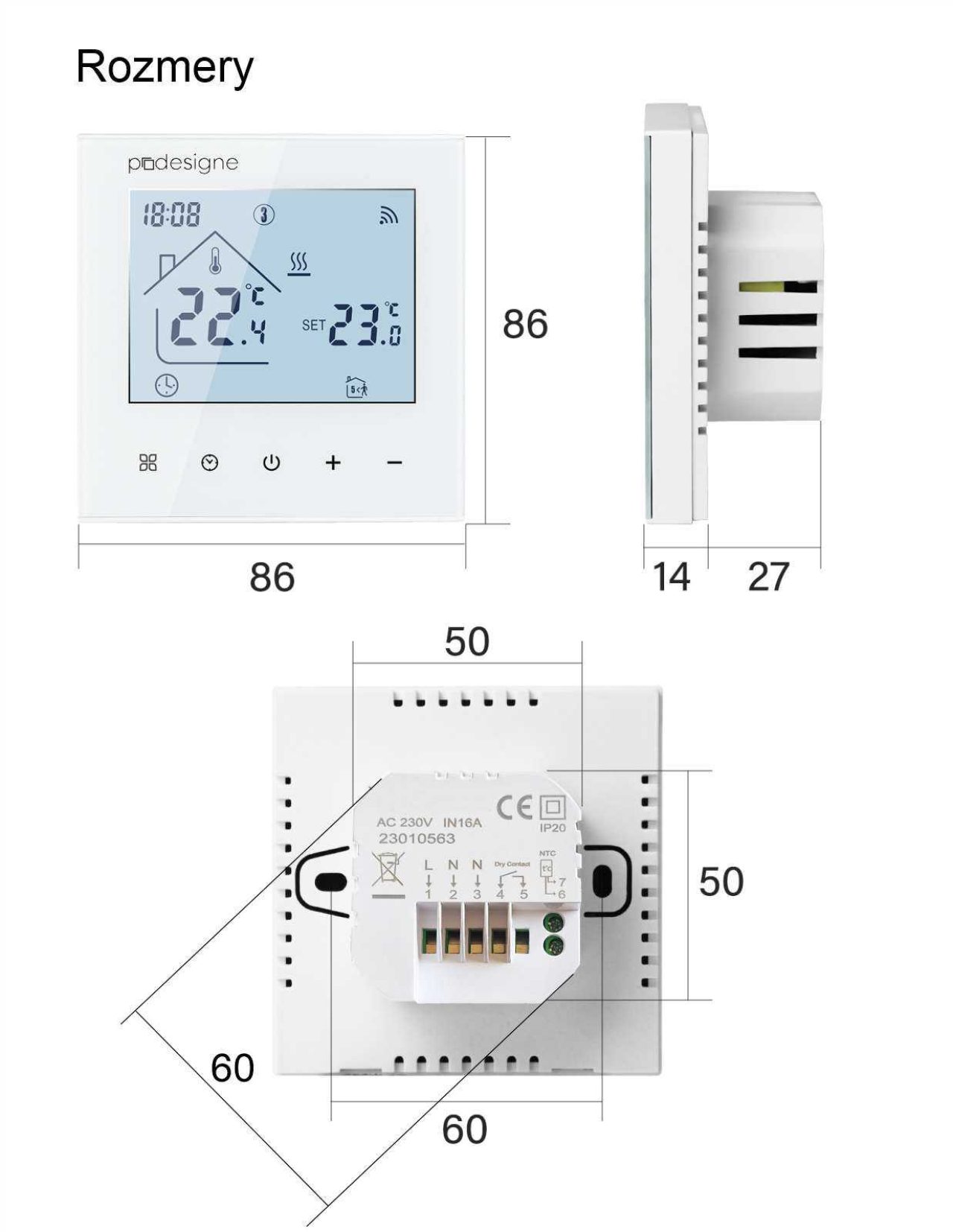

Šírka: |
86 mm |
Výška: |
86 mm |
Hrúbka: |
14 mm |
Farba: |
biela |
Montáž do: |
hlbokej montážnej krabice (68) |
Funkcia pamäte nastavení: |
7 dní po výpadku elektriny |
Stupeň ochrany: |
IP 20 |
Použiteľné pre: |
interiéry |
Podlahové čidlo: |
na kábli o dĺžke 3 m |
Záruka: |
2 roky (pri dodržaní záručných podmienok) |
Použitie:
Termostat pre pevné zabudovanie po drôte, pre všetky druhy podlahového elektrického kúrenia, vhodné aj pre reguláciu infrapanelov a konvektorov – ovládateľný prostredníctvom WIFI.
